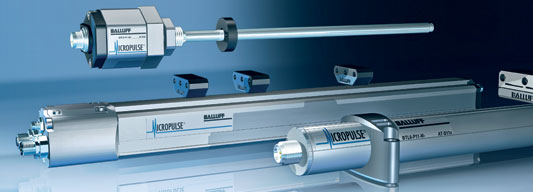

LINEÁRNE SNÍMAČE BTL, BIW, BML
Magnetostrikčné snímače - BTL Indukčný lin. snímač - BIW Magnetický lin. snímač - BML Magnetoindukčné snímače - BIL Signálne adaptéry BOS C, T, F, M Návody na použitie Ovládače na stiahnutie Magnety a plaváky Konektory a príslušenstvo BALLUFF - prehľad Vysvetlivky: Napájanie: AC - striedavý prúd, DC - jednosmerný prúd Vodivosť: NC - rozpínací, NO - spínací, NO+NC - komplementárny Bezdotykové a absolútne snímanie Snímacia vzdialenosť do 7600 mm Magnetický bežec - pasívny bez napájania Rozlíšenie nižšie ako 0,002 mm Tyčová verzia až do 600 bar Dostupné s analógovým aj digitálnym výstupom Špeciálne prevedenie s Profibus-DP, CANopen a SSI priemyselnými rozhraniami Nastaviteľné cez USB Balluff Micropulse snímač v profilovom prevedení s jeho mechanickým tvarom s vysokou mechanickou odolnosťou a ľahkou montážou je vhodnou náhradou lineárnych potenciometrov a sklenených pravítok. Puzdro snímača je z hliníkového profilu, ktorý ho dostatočne chráni. Merací bod je generovaný pozdĺž snímača pasívnym magnetickým bežcom bez napájania. Snímač v tyčovom prevedení je vyvinutý a určený pre extrémne pracovné podmienky. Samotný snímací prvok je chránený vo vnútri vysokotlakovej, chemicky odolnej nerezovej tyče. Snímač je ideálnym riešením polohovej spätnej väzby pre hydraulické valce alebo snímanie hladín s agresívnymi chemikáliami v potravinárskom a chemickom priemysle.
Lineárne magnetostrikčné snímače BTL
Obrázok	Typ	PDF	Profil	Pre vnútorné použitie	Pre vonkajšie použitie	Pre výbušné prostredie	Magnet	Napäťový výstup	Prúdový výstup	Štart/Stop impulzné rozhranie	PROFI- BUS- DP	SSI	SSI- SYNC	CAN- open	Device- Net	USB
	BTL P	•	profilový P		•		voľný väzobný	•	•	•	•	•	•	•	•
	BTL AT	•	profilový A1		•		plávajúci	•		•
	NOVINKA: BTL B	•	tyčový B Do 7600mm	•			voľný plávajúci	•	•							•
	BTL B	•	tyčový B	•			voľný plávajúci	•	•	•	•	•	•	•
	BTL AR	•	tyčový A1	•			voľný plávajúci	•	•	•
	BTL K/H	•	kompakt. tyčový K/H	•			voľný plávajúci	•	•	•		•	•
	BTL DEX B/J	•	kompakt. tyčový DEX B/J	•		ohňovzd. "d", Zóna 0, 1, ATEX	voľný plávajúci	•	•	•		•	•
	BTL DEX C	•	tyčový DEX C	•		ohňovzd. "d", Zóna 0, 1, ATEX, CENELEC, FM, CSA	voľný plávajúci	•	•	•	•	•	•	•
	BTL NEX	•	tyčový NEX	•		ohňovzd. "n", Zóna 2	voľný plávajúci	•	•	•
	BTL PEX	•	tyčový PEX	•		odolný voči prachu, Zóna 22	voľný plávajúci			•
Indukčný lineárny snímač BIW
Obrázok	Typ	PDF	Popis	Pre vnútorné použitie	Pre vonkajšie použitie	Pre výbušné prostredie	Magnet	Napäťový výstup	Prúdový výstup	Štart/Stop impulzné rozhranie	PROFI- BUS- DP	SSI	SSI- SYNC	CAN- open	Device- Net	USB
	BIW	•	zásuvný bežec		•			•
Magnetický lineárny snímač BML
Obrázok	Typ	PDF	Popis	Pre vnútorné použitie	Pre vonkajšie použitie	Pre výbušné prostredie	RS 422	Napäťový výstup	Prúdový výstup	Push Pull	PROFI- BUS- DP	SSI	SSI- SYNC	CAN- open	Device- Net	USB
	BML	•	magnet. pásik a snímač		•		•			•
Magnetoindukčné snímače BIL
Obrázok	Typ	PDF	Popis		Pracovný rozsah		Výstup		Napájanie		Pripojenie		Krytie	Pracovná teplota
	BIL	•	spojité snímanie polohy		0...60 mm 0...160 mm		0...10 V 4...20 mA		10...30 V DC		konektor		IP 67	-10...+75 °C
	Micro BIL	•	spojité snímanie polohy pre miniatúrne pneumatické valce s T-drážkou		0...10 mm		0...10 V 4...20 mA		10...30 V DC		konektor M8		IP 67	-10...+70 °C
Signálne adaptéry BOS C, T, F, M
Obrázok	Typ	PDF	Funkcia			Parametre		Vodivosť		Napájanie		Pripojenie		Pracovná teplota
	BOS S-C01	•	čítač medzier/impulzov, invertor			1...65535 impulzov		PNP/NPN		10...30 V DC		konektor		0...+60 °C
	BOS S-T01	•	oneskorené zapnutie/vypnutie			1...65535 ms		PNP/NPN NO/NC		10...30 V DC		konektor		0...+60 °C
	BOS S-F01	•	prevodník PNP/NPN, zmena NO/NC			—		PNP/NPN NO/NC		10...30 V DC		konektor		0...+60 °C
	BOS S-M01	•	kontrola kľud. stavu, otáčok, poklesu otáčok			0,015...1000 Hz		PNP/NPN		10...30 V DC		konektor		0...+60 °C
	BES 516-615-... 516-611-...	•	analógové spínacie jednotky pre snímače BAW, BOD, BIL			vstupný signál: 0...10 V DC		PNP/NPN		15...30 V DC		konektor kábel svorkovnica		-10...+70 °C
Návody na použitie
		PDF	Typ						Prevedenie			Výstup		Poznámka
Analógové výstupy		•	BTL5-A/C/E/G_ _-M_ _ _ _-A/B/Z-S 32/KA_ _						tyčové kompaktné			-10...+10 V 0...20 mA
		•	BTL5-A/C/E/G1_-M_ _ _ _-H-S 32/K_ _/KA_ _						tyčové kompaktné			-10...+10 V 0...20 mA
		•	BTL5-A/C/E/G_ _-M/U_ _ _ _-P-S 32/KA_ _						profilové			-10...+10 V 0...20 mA
		•	BTL5-A/C/E/G1_-M/U_ _ _ _-K-SR 32/K_ _						tyčové			-10...+10 V 0...20 mA
Digitálne výstupy		•	BTL5-P/I/K/L/M_-M/U_ _ _ _-B/Z-S32/KA_ _						tyčové			Štart/Stop, impulzný		metrický, palcový závit
		•	BTL5-P/I/K/L/M_-M/U_ _ _ _-P-S32/KA _ _						profilové			Štart/Stop, impulzný
		•	BTL5-P/I/L/M1-M_ _ _ _-K-SR 32/K_ _						tyčové			Štart/Stop, impulzný
		•	BTL5-S1_ _-M/U_ _ _ _-B/Z-S32/KA_ _						tyčové			SSI rozhranie
		•	BTL5-S1_ _-M/U_ _ _ _-P-S32/KA_ _						profilové			SSI rozhranie
		•	BTL5-S1_ _-M_ _ _ _-H-S 32/K_ _/KA_ _						tyčové			SSI rozhranie
Priemyslové zbernice		•	BTL5-H1_ _-M/U_ _ _ _-P-S 32/KA_ _						profilové			CANopen
		•	BTL5-H1_ _-M_ _ _ _-B/Z-S 93						tyčové			CANopen
		•	BTL5-H1_ _-M_ _ _ _-B/Z-S 94						tyčové			CANopen
		•	BTL5-H1_ _-M_ _ _ _-P-S 92/KA_ _						profilové			CANopen
		•	BTL5-H1_ _-M_ _ _ _-P-S 94						profilové			CANopen
		•	BTL5-T1_ _-M_ _ _ _-B/Z-S103						tyčové			Profibus-DP
		•	BTL5-T1_ _-M_ _ _ _-P-S103/S 86						profilové			Profibus-DP
Vyhodnocovacie jednotky		•	BDD AM 10-.-P						poloha					pre BTL5-P
		•	BTA-A/C/E/G						poloha, rýchlosť					pre BTL5-P/I1...
		•	BTA-M11-200/300						poloha					pre BTL5-I1
		•	BTM-A1-_ _ _ / BTM-E1-_ _ _						poloha až 4 magnetov					pre BTL5-P1, BTL6-P110
Konektory		•	BKS-S 103-00						5-pin, samica, priamy, Profibus-DP					pre BTL5-T1...- S103
		•	BKS-S 104-00						5-pin, samica, uhlový, Profibus-DP					pre BTL5-T1...- S103
		•	BKS-S 105-00						5-pin, samec, priamy, Profibus-DP					pre BTL5-T1...- S103
		•	BKS-S 106-00						5-pin, samec, uhlový, Profibus-DP					pre BTL5-T1...- S103
		•	BKS-S 115-00						8-pin, samica, priamy					pre BTL6-...- S115
		•	BKS-S 32M-00						priamy, samica, spájkovací					pre BTL5-...- S32
		•	BKS-S 33M-00						uhlový, samica, spájkovací					pre BTL5-...- S32
		•	BKS-S 78M-00						priamy, samec, spájkovací					pre BTL5-...- S32
		•	BKS-S 92-00						5-pin, samica, priamy, CANopen, DeviceNet					pre BTL5-H....- S92/S93/S94
		•	BKS-S 93-00						5-pin, samica, uhlový, CANopen, DeviceNet					pre BTL5-H....- S92/S93/S94
		•	BKS-S 94-00						5-pin, samec, priamy, CANopen, DeviceNet					pre BTL5-H....- S92/S93/S94
		•	BKS-S 95-00						5-pin, samec, uhlový, CANopen, DeviceNet					pre BTL5-H....- S92/S93/S94
Ovládače na stiahnutie
		ZIP	Typ							Popis
EDS a GSD komunikačné súbory		•	Device Master Data V7.01 pre BTL5-T1..-M....-P/B/Z-S103							GSD súbor pre komunikáciu cez Profibus-DP rozhranie
		•	Electronic Data Sheet (EDS) pre BTL5-D1..-M....-P-S93							EDS súbor (podľa ODVA) pre komunikáciu cez DeviceNet rozhranie
		•	Electronic Data Sheet (EDS) pre BTL5-H1..-M....-P/B/Z-xxx (sériové číslo > 0509, dátum výroby od septembra 2005)							EDS súbor (podľa CiA Conformance Test DS301 V4.0) pre komunikáciu cez CANopen rozhranie
		•	Electronic Data Sheet (EDS) pre BTL5-H1..-M....-P/B/Z-Sxx (sériové číslo < 0509, dátum výroby do augusta 2005)							EDS súbor (podľa CiA Conformance Test DS301 V3.0) pre komunikáciu cez CANopen rozhranie
