MONITOROVACIE RELÉ A WATCHDOG MODULY

TELE HAASE
TELE=l
TELE2 TELE3

TELE je váš partner so všetkým, čo súvisí s automatizáciou. Prax získaná v priebehu 40 rokov vývoja, produkcie a propagovania automatizačných komponentov sa odráža v každom produkte. TELE je priekopníkom vo výrobe monitorovacích zariadení a vytvára technologické trendy v tejto oblasti. Najnovšími technológiami sa vytvárajú multifunkčné zariadenia, ktoré šetria úložný priestor.

Značka kvality „TelePowerControl“ zaručuje neustále inovácie, modernú technológiu a testovanú kvalitu. Vybrať si môžete monitorovacie relé prúdu, napätia, hladiny, teploty alebo záťaže, časovače, systém riadenia ¼-hodinového maxima, spájacie jednotky, spínacie a bezpečnostné relé, softštartéry, brzdiace a tyristorové jednotky, prúdové transformátory, napájacie zdroje a hodinové merače.

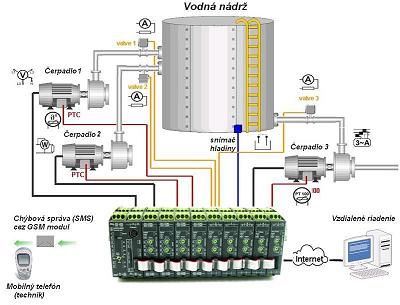

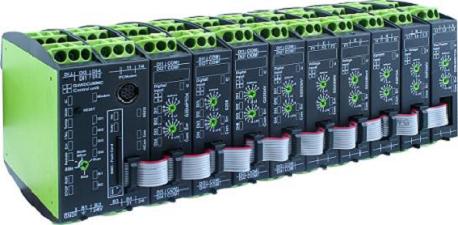

NOVINKA: Inteligentný modulárny monitorovací systém WatchDog Pro

  • WatchDog Pro ponúka široký záber možností použitia.
    Monitorvanie a meranie (výkon, činný vykon, cos Fí, 1f aj 3f napätie, 1f aj 3f prúd, teplotu cez PTC aj PT100, DI, DO, AO, DO,...)
  • Komunikácia cez zbernicu (RS 485, RS 232, MODBUS, Profibu DP)
  • Logické a porovnávacie funkcie (AND, OR, <, >, funkcia Window...).
  • Programovanie na báze Windows.
  • Záznam údajových formulárov, veľmi pružný a univerzálny systém.
  • WatchDog Pro vypĺňa priestor medzi základnou a riadiacou hladinou.
  • Iné riešenia alebo systémy sú zložitejšie, nevyhovujúce a nejednotné. WatchDog Pro sa ľahko ovláda, je jednotný a cenovo výhodný!
  • WatchDog Pro ponúka široký záber možností použitia.
  • Ľahké a postačujúce spracovanie meraných údajov, intuitívne programovanie (bez programovacieho jazyka).
Moduly WatchDog Pro

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
G4WDCU G4WDCU MMC
G4WDCU		 •  24...230 V AC
24...100 V DC		     2 NO 20   centrálna jednotka (s MMC a GSM)
G2CI1 G2CI1 400V/12A •  24 V DC
z lokálneho rozhrania		 1-3 fázy činný výkon,
spotreba,
napätie a prúd,
účinník cos φ,		   3
G2BI1 G2BI1 400V 12A  •  24 V DC
z lokálneho rozhrania		   činný výkon,
spotreba,
napätie a prúd,
účinník cos φ,		   3
G2UI1 G2UI1 10V
G2UI1 300V 1		 •  24 V DC
z lokálneho rozhrania		 1 fáza napätie   3
G2PI1 G2PI1 400V 3 •  24 V DC
z lokálneho rozhrania		 3 fázy napätie   3
G2DI4 G2DI4 24V
G2DI4 230V
G2DI4 SC		 •  24 V DC
z lokálneho rozhrania		       7   modul číslicových vstupov, NPN senzor
G2DO4 G2DO4 R •  24 V DC
z lokálneho rozhrania		     4 NO/NC 7   modul číslicových vstupov
G2II1 G2II1 5A
G2II1 10A		 •  24 V DC
z lokálneho rozhrania		 1 fáza prúd   3
G2JI1 G2JI1 5A •  24 V DC
z lokálneho rozhrania		 3 fázy prúd   3
G2DI4 G2DI4 PTCK •  24 V DC
z lokálneho rozhrania		    teplota   7
G2TI1 G2TI1 PT100 •  24 V DC
z lokálneho rozhrania		    teplota   3
  Watch Dog Pro
Príslušenstvo		 •  softvér, čítačka kariet MMC, komunikačné zariadenie, GSM príslušenstvo
Snímacie a monitorovacie moduly

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
G4PM-SYL20 G4PM...SYL20 •  modul TR3 3 sled fáz 2 NO/NC 8
G2PM-SY-2024 G2PM...SY20
24 - 240 V		 •  24...240 V AC/DC 3 sled fáz 2 NO/NC 4
G2PM-SY20 G2PM...SY20 •  modul TR2 3 sled fáz 2 NO/NC 4
G2PM-SY10 G2PM...SY10 •  modul TR2 3 sled fáz 1 NO/NC 4
G2PW-10 G2PW...10 •  modul TR2 3 sled fáz 1NO/NC 1
G2YM-L20 G2YM...L20 •  modul TR2 3 sled fáz +
neutrál		 2 NO/NC 6
G2PF-S02 G2PF...S02 •  99...132 V 3 napätie 2 NO/NC 1
G2UW300V10 G2UW300V10 •  modul TR2 1 napätie 1 NO/NC 1
G2UU300V10 G2UU300V10 •  modul TR2 1 napätie 1 NO/NC 1
G2UM300VL10 G2UM300VL10 •  modul TR2 1 napätie 1 NO/NC 6
G2UM300VL20 G2UM300VL20 •  modul TR2 1 napätie 2 NO/NC 6
G2UM300VVL2024-240V G2UM300VL20
24 - 240 V		 •  24...240 V AC 1 napätie 2 NO/NC 6
G2IM5AL20 G2IM5AL20 •  modul TR2 1 prúd 2 NO/NC 6
G2IM5AL2024-240V G2IM5AL20
24 - 240 V		 •  24...240 V 1 prúd 2 NO/NC 6
G2IM10Al20 G2IM10AL20 •  modul TR2 1 prúd 2 NO/NC 6
G2IM10AL2024-240V G2IM10AL20
24 - 240 V		 •  24...240 V 1 prúd 2 NO/NC 6
G2IM5AL10 G2IM5AL10 •  modul TR2 1 prúd 1 NO/NC 6
G2IM10AL10 G2IM10AL10 •  modul TR2 1 prúd 1 NO/NC 6
G2IOW5A10 G2IW5A10 •  modul TR2 1 prúd 1 NO/NC 1
G2IW10A10 G2IW10A10 •  mudul TR2 1 prúd 1 NO/NC 1
G2IO5V10 G2IO5A10 •  modul TR2 1 prúd 1 NO/NC 1
G2IO10A10 G2IO10A10 •  modul TR2 1 prúd 1 NO/NC 1
G2UI5A10 G2IU5A10 •  modul TR2 1 prúd 1 NO/NC 1
G2IU10A10 G2IU10A10 •  modul TR2 1 prúd 1 NO/NC 1
G2JM5A2024-240V G2JM5AL20
24 - 240 V		 •  24...240 V 3 prúd 2 NO/NC 6
G2TF01 G2TF01 •  modul TR2
teplota 1 NO/NC 1
G2TFKN02 G2TFKN02 •  modul TR2
teplota 2 NO/NC 4
G2TFKN0224-240 G2TFKN02
24 - 240 V		 •  24...240 V
teplota 2 NO/NC 4
G2TF02 G2TF02 •  modul TR2
teplota 2 NO/NC 1
G2LM20 G2LM20 •  24...230 V
hladina 2 NO/NC 2
E1YF-E1YU E1YF-E1YU •  400/230 V 3 napätie 1 NO/NC 1
E1PF E1PF •  400/230 V 3 napätie 1 NO/NC 2
TPW-SN4X TPW...SN4X •  modul TR2 3 napätie 1 NO/NC 1
TPW-N4X TPW...N4X •  modul TR2 3 napätie 1 NO/NC 1
TPF-S4X TPF...S4X •  3...400 V 3 napätie 1 NO/NC 2
TUW4X TUW4X •  modul TR2 1 napätie 1 NO/NC 2
TUH4X TUH4X •  modul TR2 1 napätie 1 NO/NC 2
TIW4X TIW4X •  modul TR2 1 prúd 1 NO/NC 1
TIH4X TIH4X •  modul TR2 1 prúd 1 NO/NC 2
TIF30-30mmAAC4X TIF30/300mAAC4X •  230 V AC 1 prúd 2 NO/NC 2
TDT4x TDT4X •  modul TR2
teplota 1 NO/NC
každý obvod		 1
TT2X TT2X •  24...230 V AC
teplota 1 NO/NC 1
TLH4X TLH4X •  24, 230 V AC
hladina 1 NO/NC 2
TLC4X TLC4X •  110, 230 V AC
hladina 1 NO/NC 2
OPL3 OPL3 •  400/230 V 3 + N napätie 2 NO/NC 1
OPLT3 OPLT3 •  400/230 V 3 + N napätie 2 NO/NC 2
OPLE3 OPLE3 •  400/230 V 3 + N napätie 2 NO/NC 1
OPLR3 OPLR3 •  400/230 V 3 + N napätie 2 NO/NC 1
OPH3W OPH3W •  400/230 V 3 + N napätie 2 NO/NC 7
OPH3 OPH3 •  400/230 V 3 + N napätie 2 NO/NC 1
OPF3 OPF3 •  400/230 V 3 + N napätie 1 NO/NC 2
OUH3W OUH3W •  24...230 V AC 1 napätie 1 NO/NC +
1 NO		 8
OUH1 OUH1 •  24 V AC/DC
230 V AC		 1 napätie 1 NO/NC 1
OIH3W OIH3W •  24...230 V AC 1 prúd 1 NO/NC +
1 NO		 7
OIH3 OIH3 •  230 V AC 1 prúd 1 NO/NC 1
OT3 OT3 •  24...230 V AC
teplota 1 NO/NC +
1 NO		 1
ONF3 ONF3 •  230 V AC
sieťový rozvádzač 2 NO 2
OLH3 OLH3 •  110, 230 V AC
hladina 1 NO/NC 2
Sledovače zaťaženia

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
G2BM400V12Al10 G2BM400V12AL10 •  12...400 V AC 1 alebo 3 činný
výkon		 1 NO/NC 4
G2CM400V10AL20 G2CM400V10AL20 •  12...400 V AC 1 alebo 3 účinník 2 NO/NC 6
G2CU400V10AL10 G2CU400V10AL10 •  12...400 V AC 1 alebo 3 účinník 2 NO/NC 2
D24SC D24SC •  24...230 V AC 1 alebo 3 účinník 2 NO/NC
oddelené		 4
D24SCT D24SCT •  24...230 V AC 1 alebo 3 účinník 2 NO/NC
oddelené		 4
BWDA5X BW...DA5X •  12...500 V AC 1 alebo 3 činný
výkon		 2 NO/NC
oddelené		 4
BW400V5X BW400V5X •  12...440 V AC 1 alebo 3 činný
výkon		 2 NO/NC
oddelené		 4
BU400V5X BU400V5X •  12...440 V AC 1 alebo 3 činný
výkon		 1 NO/NC 4
BUTA5X BUT...A5X •  12...500 V AC 1 alebo 3 činný
výkon		 2 NO/NC
oddelené		 4
Časovače

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
G2ZMF11 G2ZMF11 •  modul TR2     2 NO/NC 8 16
G2ZM20 G2ZM20 •  12...240 V AC     2 NO/NC 8 8
G2ZIF2024-240V G2ZIF20
24-240 V		 •  24...240 V AC     2 NO/NC 7 10
G2ZIF20 G2ZIF20 •  modul TR2     2 NO/NC 7 10
G2ZI2012-240V G2ZI20
12-240 V		 •  12...240 V AC     2 NO/NC 6 6
G2ZS2024-240V G2ZS20
24-240 V		 •  24...240 V AC     2 NO/NC 1 4
G2ZS20 G2ZS20 •  modul TR2     2 NO/NC 1 4
E1ZM E1ZM •  24...240 V AC     1 NO/NC do 7 7
E3ZM20 E3ZM20 •  12...240 V AC/DC     2 NO/NC do 7 7
E1ZI10 E1ZI10   12...240 V AC/DC     1 NO/NC 2 7
E3ZS20 E3ZS20 •  12...240 V AC/DC     2 NO/NC 1 4
E1ZT E1ZT •  230V     1 NO 1 1
D6M D6M •  12...240 V AC/DC     1 NO/NC 1 8
D6DM D6DM •  24 V AC/DC
110...240 V AC		     1 NO/NC 1 8
D6DQ D6DQ •  24 V AC/DC
110...240 V AC		     1 NO/NC 1 8
D6DE D6DE •  24 V AC/DC
110...240 V AC		     1 NO/NC 1 8
D6DET D6DET •  12...60 V AC/DC
60...240 V AC		     tyristor 1 4
D6DR D6DR •  24 V AC/DC
110, 230 V AC		     1 NO/NC 1 8
D6DA D6DA •  24 V AC/DC
110...240 V AC		     1 NO/NC 1 4
D6DI D6DI •  24 V AC/DC
110...240 V AC		     1 NO/NC 2 8
D6DS D6DS •  24 V AC/DC
110...240 V AC		     2 NO 1 4
PM20 PM20 •  12...240 V AC/DC     2 NO/NC 8 8
PDM20 PDM20 •  24 V AC/DC
110...240 V AC		     2 NO/NC 8 8
PDM11 PDM11 •  24 V AC/DC
110...240 V AC		     2 NO/NC 16 16
PDA20 PDA20 •  24 V AC/DC
110...240 V AC		     2 NO/NC 1 4
PDI20 PDI20 •  24 V AC/DC
110...240 V AC		     2 NO/NC 5 8
PDI20F PDI20F •  24 V AC/DC
110...240 V AC		     1 NO/NC +
1 NO		 5 8
PDS20 PDS20 •  24 V AC/DC
110...240 V AC		     2 NO/NC 1 4

CDN3X20

 CDN3X20 •  12...240 V DC
24...240 V AC		     2 NO/NC 22 0,01  až
999 h
FSM10 FSM10 •  24 V AC/DC
110...240 V AC		     1 NO/NC 8 0,001 s až
999,9 h
COM3T COM3T •  24...240 V AC/DC     relé 8 8
SRE2 SRE2 •  24 V DC     tranzistor 1 1
SRW2 SRW2 •  24 V DC     tranzistor 1 1
Kompaktné riadiace jednotky

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
ECO-SYS ECO-8III SYS •  110...240 V AC
110...300 V DC		     8 NO +
1 NO/NC		   3 regulátor záťaže
ECO-GATE ECO-8III GATE •  110...240 V AC
110...300 V DC		     8 NO +
1 NO/NC		   3 prídavná jednotka
STEP-T8 STEP-T8 •  110, 230 V AC     8 NO +
1 NC		   2 procesor
G2ASMA20 G2ASMA20 •  modul TR2     2 NO/NC   3 čerpadlový alternátor
Prepojovacie moduly

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Funkcia Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
HAR1 HAR1 •  24 AC/DC     1 NO/NC     relé: auto, manuál, blokovanie
OVP1 OVP1 •  24 AC/DC     analógový
výstup		     kóder
analogových
údajov
OVL1 OVL1 •  24 AC/DC     1 NO/NC     spínač
hladiny
OK3 OK3 •  12...240 V AC/DC     2 NO/NC     prepojovacie
relé
OSK1 OSK1 •  24...230 V AC/DC     1 NO/NC     prepojovacie
relé
OSNT1 OSNT1 •  230 V AC     1 NO/NC     pohotovostný
tester
TD1-TD2 TD1-TD2 •
    dióda     pole OR
funkcií
KM2X04 KM2X04 •  24 V DC     2 NO/NC +
2 NO		     prepojovací
modul
M1MTB1 M1MTB1 •  24...240 V AC/DC   elektrická izolácia 1 výstupný kanál     konvertor uni a bipolárnych signálov
M1MTN1 M1MTN1 •  24...240 V AC/DC   elektrická izolácia 1 výstupný kanál     konvertor unipolárnych signálov
M1MPT100 M1MPT100 •  24...240 V AC/DC   vysielač teplotných sond 1 výstupný kanál     teplotný vysielač
Spínacie relé

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
RA RA •  12, 24 V DC
115, 230 V AC		     2 NO/NC     malý
RM RM •  12...110 V DC/AC
220 DC, 230 AC		     4 NO/NC     malý
RT RT   12...230 V AC/DC
60 V DC		     2 NO/NC     priemyslový
RP RP •  12, 24 V DC/AC
115, 230 V AC		     2 NO/NC     PCB relé
SKR SKR •  24 V AC/DC
230 V AC		     1 NO/NC     relé
rozhrania
Bezpečnostné relé

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
ZK31X45 ZK31x45 •  24...230 V AC     3 NO     relé
pohotovost.
stop		 4
S2NT031 S2NT031 •  24 V AC/DC     3 NO + 1 NC     s ochrannou
mriežkou		 2
S2NGS021 S2NGS021 •  24 V AC/DC     2 NO + 1 NC     s ochrannou
mriežkou		 4
S2NG021 S2NG021 •  24 V AC/DC     2 NO + 1 NC     s ochrannou
mriežkou		 4
S2Z021 S2Z021 •  24 V AC/DC     2 NO + 1 NC     kontrola
dvoch rúk		 4
S2KR403 S2KR403 •  24 V DC     5 NO + 2 NC     3 s
oneskorenie		 4
Softštartre

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
EUROSTART Eurostart •  230 V AC 3 1,5...75 kW
TSG TSG •  230, 400 V AC 1 2,2 kW
MSG MSG •  400 V AC 3 3...11 kW
ESG ESG •  400 V AC 3 2,2...560 kW
Elektronické brzdy

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
MBG MBG •  230, 400 V AC     10 až
35 A
BG BG •  230 V AC     20 až
2000 A
Tyristorové riadiace moduly

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
TST1 TST1 •  230, 400 V AC 1 fáza   5...50 A
TST3 TST3 •  230, 400 V AC 3 fázy   5...50 A
ESGT ESGT •  230 V AC 1 fáza
3 fázy		   8...1000 A
Prúdové transformátory

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
WSW WSW •  1...40 A
DSW DSW •  50...1250 A
Napájacie zdroje

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Max. prúd Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
RNG-DRNG RNG-DRNG •  230, 400 V AC   10 A 12 V
24 V		     transformátor
RNG-I RNG-I •  230 V   10 A 12 V
24 V		     transformátor
SRNG SRNG •  85...264 V AC   41,6 A 12 V
24 V		     spínaný zdroj
SRNG-I SRNG-I •  90...260 V   3 A 12 V
24 V		     spínaný zdroj
Časové spínače

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
TSC98 TSC98 •  230 V AC     2 NO/NC
alebo
3 NO/NC +
1 NO
TSC28 TSC28 •  115, 230 V AC     1 alebo 2 NO/NC
TSC18 TSC18 •  230 V AC     1 NO/NC
TSC44 TSC44 •  24...230 V AC     1 NO/NC
alebo 1 NO/NC +
1 NO
Merače hodín

TELE Haase
Obrázok Typ PDF Napájanie Počet fáz Monitoruje Výstup Počet
funkcií 		Časové
rozsahy 		Typ Bezpeč.
kateg.
TBG TBG •  12...48 V DC           DC typ
TBW TBW •  24...230 V AC           AC typ

S.D.A. s.r.o.  –  autorizované zastúpenie TELE Haase pre Slovensko
