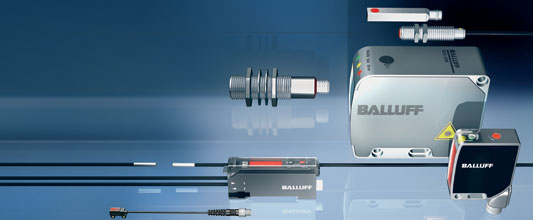

OPTOELEKTRONICKÉ SNÍMAČE BOS, BOD, BLE, BLS, ...
Aplikácie a princípy Štandardné snímače - BOS Snímače vzdialenosti - BOD Špeciálne optické snímače Kontrastné snímače - BKT Snímače farby - BFS Luminiscenčné snímače - BLT Laserové optické snímače Miniatúrne snímače - BOS Vláknová optika - BFO Signálne adaptéry BOS C, T, F, M Návody na použitie Distribučné boxy BSB Odrazky, šošovky, štrbiny Montážny systém Rýchloupínacie konektory MQ12 Káble a konektory BALLUFF katalóg - obsah NOVINKA: Laser. difúzny snímač BOS 18M - snímanie objektov s Ø 0,1 mm Vysvetlivky: Napájanie: AC - striedavý prúd, DC - jednosmerný prúd Vodivosť: NC - rozpínací, NO - spínací, NO+NC - komplementárny Potlačené pozadie Zaostrovanie svetelného lúča Teach-in funkcia programovania Laserové svetlo Meranie vzdialenosti Štrbinová optická závora Luminiscenčný snímač Široký rozsah opto-snímačov Balluff nájde uplatnenie v každej oblasti automatizácie. Každá séria má svoju silnú stránku a je bezkonkurenčným špecialistom v oblasti použitia. Balluff vyrába paletu pevných snímačov s rôznym prevedením puzdra, valcové snímače v kovovom puzdre (od M8 do M30) alebo plastové, takmer v každých veľkostiach, s rôznymi funkciami a s dodržanými charakteristikami. Okrem klasických prevedení snímačov (difúznych, na odrazku alebo prijímač–vysielač), Balluff tiež ponúka špeciálne funkcie a verzie, ako napr. snímač farby, kontrastnej značky, štrbinový či na meranie vzdialenosti od 30 do 6000 mm. Prevedenie optoelektronických snímačov: prijímač–vysielač reflexný na odrazku difúzny difúzny s potlačeným pozadím snímač vzdialenosti
Štandardné snímače BOS
:: Valcové prevedenie ::
Obrázok	Typ	PDF	Puzdro	Snímacia vzdialenosť	Prevedenie	Vodivosť	Napájanie	Pripojenie	Druh svetla	Krytie	Pracovná teplota	Špeciálne vlastnosti
	BOS 08M	•	kov M8×50...57,5 mm	0...1,1 m		PNP NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 67	-10...+65 °C
		•	kov M8×50...57,5 mm	25...550 mm		PNP NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 67	-10...+65 °C
		•	kov M8×50...57,5 mm	55 mm		PNP NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 67	-10...+65 °C
	NOVINKA: BOS 12M	•	kov M12×65...70 mm	3 m, 30 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	laser červené	IP 67	-10...+50 °C	detekcia predmetu od Ø 50 µm
	NOVINKA: BOS 12M	•	kov M12	10...60 mm		PNP NO/NC	10...30 V DC	M12 konekt.	červené	IP 67	-20...+60 °C	Teach in
	NOVINKA: BOS 12M	•	kov M12	23 mm		PNP NO	10...30 V DC	M12 konekt.	červené	IP 67	-20...+60 °C	Presne zaostrený lúč
	BOS 12M	•	kov M12×65...74 mm	0...5 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač.	IP 67	-20...+60 °C
		•	kov M12×65...74 mm	0...1,5 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač.	IP 67	-20...+60 °C
		•	kov M12×65...74 mm	100...400 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač.	IP 67	-20...+60 °C
		•	kov M12×65...74 mm	10...60 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač.	IP 67	-20...+60 °C
	BOS 18K	•	plast M18×67...81,5 mm	0...13 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač.	IP 67	-25...+55 °C
		•	plast M18×67...81,5 mm	0,1...2 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač.	IP 67	-25...+55 °C
		•	plast M18×67...81,5 mm	300 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač.	IP 67	-25...+55 °C
	BOS 18KF	•	plast M18×67...81,5 mm	0...60 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač. laser	IP 67	-25...+55 °C	flexibilná montáž, ploché telo
		•	plast M18×67...81,5 mm	0...16 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač. laser	IP 67	-25...+55 °C	flexibilná montáž, ploché telo
		•	plast M18×67...81,5 mm	100...700 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač. laser	IP 67	-25...+55 °C	flexibilná montáž, ploché telo
		•	plast M18×67...81,5 mm	50...100 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač. laser	IP 67	-25...+55 °C	flexibilná montáž, ploché telo
	BOS 18KR	•	plast M18×79...93,5 mm	0,1...1,5 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač.	IP 67	-25...+55 °C
	BOS 18KR	•	plast M18×79...93,5 mm	250 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač.	IP 67	-25...+55 °C
	BOS 18KW	•	plast M18×79...93,5 mm	0...50 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač. laser	IP 67	-25...+55 °C	flexibilná montáž, ploché telo
		•	plast M18×79...93,5 mm	0,1...9 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač. laser	IP 67	-25...+55 °C	flexibilná montáž, ploché telo
		•	plast M18×79...93,5 mm	80...400 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač. laser	IP 67	-25...+55 °C	flexibilná montáž, ploché telo
		•	plast M18×79...93,5 mm	50...100 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač. laser	IP 67	-25...+55 °C	flexibilná montáž, ploché telo
	NOVINKA: BOS 18M	•	kov M18×75 mm	30...150 mm		PNP NO	10...30 V DC	M12 konekt.	laser	IP 67	-5...+55 °C	snímanie objektov s Ø 0,1 mm
	BOS 18M	•	kov M18×62...111 mm	0...50 m		PNP/NPN NO/NC	10...30 V DC 20...250 V AC	M12 konekt. kábel	červené infrač. laser	IP 67	-20...+60 °C	alarm výstup, teach-in alebo potenciometer
		•	kov M18×62...111 mm	0...4 m		PNP/NPN NO/NC	10...30 V DC 20...250 V AC	M12 konekt. kábel	červené infrač. laser	IP 67	-20...+60 °C	alarm výstup, teach-in alebo potenciometer
		•	kov M18×62...111 mm	0,1...1 m		PNP/NPN NO/NC	10...30 V DC 20...250 V AC	M12 konekt. kábel	červené infrač. laser	IP 67	-20...+60 °C	alarm výstup, teach-in alebo potenciometer
		•	kov M18×62...111 mm	40...120 mm		PNP/NPN NO/NC	10...30 V DC 20...250 V AC	M12 konekt. kábel	červené infrač. laser	IP 67	-20...+60 °C	alarm výstup, teach-in alebo potenciometer
	BOS 18MR	•	kov M18×79 mm	0...16 m		PNP NO/NC	10...30 V DC	M12 konekt.	červené	IP 67	-25...+55 °C
		•	kov M18×79 mm	0...2 m		PNP NO/NC	10...30 V DC	M12 konekt.	červené	IP 67	-25...+55 °C
		•	kov M18×79 mm	400 mm		PNP NO/NC	10...30 V DC	M12 konekt.	červené	IP 67	-25...+55 °C
		•	kov M18×79 mm	10...120 mm		PNP NO/NC	10...30 V DC	M12 konekt.	červené	IP 67	-25...+55 °C
	BOS 18E	•	nehrdzav. oceľ M18×70 mm	0...16 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač.	IP 69 IP 68	-20...+75 °C	vhodný pre potravinársky priemysel
		•	nehrdzav. oceľ M18×70 mm	0...4 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač.	IP 69 IP 68	-20...+75 °C	vhodný pre potravinársky priemysel
		•	nehrdzav. oceľ M18×70 mm	100...400 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač.	IP 69 IP 68	-20...+75 °C	vhodný pre potravinársky priemysel
	BOS 30M	•	kov M30×92...108 mm	2 m		PNP/NPN NO/NC	10...30 V DC	konektor	infrač.	IP 65	-20...+60 °C
:: Kvádrové prevedenie ::
Obrázok	Typ	PDF	Puzdro	Snímacia vzdialenosť	Prevedenie	Vodivosť	Napájanie	Pripojenie	Druh svetla	Krytie	Pracovná teplota	Špeciálne vlastnosti
	BOS 2K	•	plast 12,6×25×7,6 mm	0...1,2 m		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 67	-25...+55 °C
		•	plast 12,6×25×7,6 mm	0,8 m		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 67	-25...+55 °C
		•	plast 12,6×25×7,6 mm	50 mm		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 67	-25...+55 °C
		•	plast 12,6×25×7,6 mm	15...30 mm		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 67	-25...+55 °C
	BOS Q08M	•	kov 8×44×8 mm	0...1,1 m		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 67	-10...+60 °C
		•	kov 8×44×8 mm	25...550 mm		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 67	-10...+60 °C
		•	kov 8×44×8 mm	55 mm		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 67	-10...+60 °C
	BOS 5K	•	plast 9,5×31,5×10,8 mm	0...10 m		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené infrač.	IP 67	-25...+55 °C	úzky lúč
		•	plast 9,5×31,5×10,8 mm	0,1...4 m		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené infrač.	IP 67	-25...+55 °C	úzky lúč
		•	plast 9,5×31,5×10,8 mm	50...900 mm		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené infrač.	IP 67	-25...+55 °C	úzky lúč
	BOS 6K	•	plast 20×32×12 mm	0...6 m		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené infrač. laser	IP 67	-20...+60 °C	sníma sklo, teach-in, autokolimácia
		•	plast 20×32×12 mm	0,1...2,5 m		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené infrač. laser	IP 67	-20...+60 °C	sníma sklo, teach-in, autokolimácia
		•	plast 20×32×12 mm	5...300 mm		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené infrač. laser	IP 67	-20...+60 °C	sníma sklo, teach-in, autokolimácia
		•	plast 20×32×12 mm	20...110 mm		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené infrač. laser	IP 67	-20...+60 °C	sníma sklo, teach-in, autokolimácia
	NOVINKA: BOS 11K	•	plast 29×34×15 mm	0...20 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	infrač.	IP 67	-20...+55 °C
		•	plast 29×34×15 mm	0...6.5 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené infrač.	IP 67	-20...+55 °C
		•	plast 29×34×15 mm	10...450 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	infrač.	IP 67	-20...+55 °C
	BOS 15K	•	plast 29×44×13 mm	0...5 m		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené infrač.	IP 66	-15...+55 °C	aj s axiálnym svetelným výstupom
		•	plast 29×44×13 mm	0...2 m		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené infrač.	IP 66	-15...+55 °C	aj s axiálnym svetelným výstupom
		•	plast 29×44×13 mm	100...500 mm		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené infrač.	IP 66	-15...+55 °C	aj s axiálnym svetelným výstupom
	BOS 21M	•	kov 41,5×49×15 mm	0...60 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač. laser	IP 67	-10...+55 °C	sníma sklo, autokolimácia
		•	kov 41,5×49×15 mm	0...20 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač. laser	IP 67	-10...+55 °C	sníma sklo, autokolimácia
		•	kov 41,5×49×15 mm	0,6...2 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač. laser	IP 67	-10...+55 °C	sníma sklo, autokolimácia
		•	kov 41,5×49×15 mm	20...200 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač. laser	IP 67	-10...+55 °C	sníma sklo, autokolimácia
	BOS 25K	•	plast 50×50×18 mm	0...5 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené	IP 65	-15...+55 °C
		•	plast 50×50×18 mm	0...4 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené	IP 65	-15...+55 °C
		•	plast 50×50×18 mm	1...900 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené	IP 65	-15...+55 °C
		•	plast 50×50×18 mm	50...250 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené	IP 65	-15...+55 °C
	NOVINKA: BOS 26K	•	plast 50×50×17 mm	40...60 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	laser	IP 67	-20...+60 °C	extrémne malá hysterézia < 50 µm
	BOS 26K	•	plast 50×50×17 mm	0...12 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač. laser	IP 67	-20...+60 °C	otočný konektor, autokolimácia
	BOS 26K	•	plast 50×50×17 mm	30...600 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač. laser	IP 67	-20...+60 °C	otočný konektor, autokolimácia
	BOS 35K	•	plast 50×60×15 mm	0...8 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač.	IP 67	-5...+55 °C	celkovo utesnený zaliatím
		•	plast 50×60×15 mm	0...8 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač.	IP 67	-5...+55 °C	celkovo utesnený zaliatím
		•	plast 50×60×15 mm	0...400 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač.	IP 67	-5...+55 °C	celkovo utesnený zaliatím
	BOS 36K	•	plast 55×65×20 mm	0...50 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač.	IP 66	-15...+55 °C	otočný konektor
		•	plast 55×65×20 mm	0,1...8 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač.	IP 66	-15...+55 °C	otočný konektor
		•	plast 55×65×20 mm	10...2000 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač.	IP 66	-15...+55 °C	otočný konektor
		•	plast 55×65×20 mm	100...500 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené infrač.	IP 66	-15...+55 °C	otočný konektor
	BOS 50K	•	plast 60×78×28,5 mm	200...2000 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	červené	IP 67	-20...+55 °C	časová funkcia, alarm výstup
	BOS 65K	•	plast 73×85×32 mm	0...50 m		PNP/NPN NO/NC	10...30 V DC 17...264 V AC/DC	M12 konekt. svorky	červené infrač.	IP 67	-20...+55 °C	časová funkcia, alarm výstup
		•	plast 73×85×32 mm	0,3...8 m		PNP/NPN NO/NC	10...30 V DC 17...264 V AC/DC	M12 konekt. svorky	červené infrač.	IP 67	-20...+55 °C	časová funkcia, alarm výstup
		•	plast 73×85×32 mm	50...2000 mm		PNP/NPN NO/NC	10...30 V DC 17...264 V AC/DC	M12 konekt. svorky	červené infrač.	IP 67	-20...+55 °C	časová funkcia, alarm výstup
		•	plast 73×85×32 mm	0,2...1,1 m		PNP/NPN NO/NC	10...30 V DC 17...264 V AC/DC	M12 konekt. svorky	červené infrač.	IP 67	-20...+55 °C	časová funkcia, alarm výstup
Snímače vzdialenosti BOD
Obrázok	Typ	PDF	Puzdro	Snímacia vzdialenosť	Prevedenie	Vodivosť	Napájanie	Pripojenie	Druh svetla	Krytie	Pracovná teplota	Špeciálne vlastnosti
	BOD 6K	•	plast 20×32×12 mm	20...80 mm		analóg, PNP NO/NC	15...30 V DC	M8 konekt. kábel	červené	IP 67	-20...+60 °C	analógový výstup
	BOD 18KF	•	plast M18×77...81,5 mm	50...100 mm		analóg, PNP	10...30 V DC	M12 konekt. kábel	červené	IP 67	-25...+55 °C	výstupná krivka stúp./kles.
	NOVINKA: BOD 21M	•	50x42,5x15 mm	20...500 mm		analóg, PNP/NPN	18...30 V DC	M12 konekt.	laser	IP 67	-10...+50 °C	otočný konektor, analóg. výst.
	BOD 26K	•	plast 50×50×17 mm	30...300 mm		analóg, PNP NO/NC	18...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+60 °C	otočný konektor, analóg. výst.
	BOD 63M	•	kov 90×70×35 mm	0,5...6 m		analóg, PNP NO	15...30 V DC	M12 konekt.	laser	IP 65	-10...+55 °C	analóg. výst. 0...10 V 4...20 mA, otoč. konekt.
	BOD 63M	•	kov 90×70×35 mm	0,5...6 m		analóg, PNP NO	15...30 V DC	M12 konekt.	laser	IP 65	-10...+55 °C	analóg. výst. 0...10 V 4...20 mA, otoč. konekt.
	BOD 66M	•	kov 73×90×30 mm	0,1...2 m		analóg, PNP NO	18...30 V DC	M12 konekt.	červené laser	IP 65	-20...+50 °C	analóg. výst. 1...10 V 4...20 mA
	BOD 66M	•	kov 73×90×30 mm	0,1...2 m		analóg, PNP NO	18...30 V DC	M12 konekt.	červené laser	IP 65	-20...+50 °C	analóg. výst. 1...10 V 4...20 mA
Špeciálne optické snímače BGL, BLG, BOWA, BWL
Obrázok	Typ	PDF	Puzdro	Snímacia vzdialenosť	Prevedenie	Vodivosť	Napájanie	Pripojenie	Druh svetla	Krytie	Pracovná teplota	Špeciálne vlastnosti
	BGL	•	štrbinová optická závora kovová	5...220 mm		PNP/NPN NO/NC	10...30 V DC	M8 konekt.	červené laser	IP 65	-10...+60 °C	kaskádovo zapojiteľné, rozmery podľa verzie
	BLG	•	optická bariéra kovová	0,15...2,1 m		analóg, PNP NO	24 V DC	M12 konekt.	infrač.	IP 65	0...+55 °C	rozmery podľa verzie
	BOWA	•	optické okno kovové	40...120 ×80 mm		PNP NC	10...30 V DC	M8 konekt.	infrač.	IP 65	-10...+55 °C	dynamické meranie, rozmery podľa verzie
	BWL	•	uhlová optická závora kovová	22×22 43×43 42×62 mm		PNP NC	10...30 V DC	M8/M12 konekt.	infrač.	IP 67	-10...+60 °C	rozmery podľa verzie
	NOVINKA: BOL	•	čiarový snímač vzdialenosť 200mm šírka lúča 150mm	50×66×25 mm		PNP/NPN NO + 4..20mA	10...30 V DC	M12-8 pin konekt.	infrač.	IP 67	-10...+55 °C
	NOVINKA: BVS	•	priemyselný kamerový systém	52×70×40 mm		3×PNP/NPN NO	10...30 V DC	M12-4 pin, M12-8 pin konekt.	červené	IP 65	-10...+55 °C
Kontrastné snímače BKT
Obrázok	Typ	PDF	Puzdro	Snímacia vzdialenosť	Prevedenie	Vodivosť	Napájanie	Pripojenie	Druh svetla	Krytie	Pracovná teplota	Špeciálne vlastnosti
	BKT 6K	•	plast 20×32×12 mm	40...150 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-20...+60 °C	zaostrený svetelný lúč
	BKT 18KF	•	plast M18×77...81,5 mm	10 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	biele	IP 67	-25...+55 °C
	BKT 21M	•	kov 41,5×49×15 mm	19 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	biele	IP 67	-10...+55 °C
	BKT 67M	•	kov 60×79×32 mm	9 mm		PNP/NPN NO/NC	12...30 V DC	M12 konekt.	červené, zelené, modré	IP 67	-10...+55 °C	30kHz spínacia frekvencia analóg.výstup
	BKT M	•	kov 62×83×31 mm	9 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené zelené	IP 67	-15...+55 °C	prídavný sním. rozsah šošovkami, vymeniteľná optika
Snímače farby BFS
Obrázok	Typ	PDF	Puzdro	Snímacia vzdialenosť	Prevedenie	Vodivosť	Napájanie	Pripojenie	Druh svetla	Krytie	Pracovná teplota	Špeciálne vlastnosti
	BFS 26K	•	plast 50×50×17 mm	12...32 mm		3×PNP NO	12...28 V DC	M12 konekt.	biele	IP 67	-10...+55 °C	rozličná veľkosť svetel. bodu
	BFS 26K	•	plast 50×50×17 mm	50...200 mm		3×PNP NO	12...28 V DC	M12 konekt.	biele	IP 67	-10...+55 °C	rozličná veľkosť svetel. bodu
	BFS 27K	•	plast 50×50×25 mm	5...45 mm		3× PNP/NPN NO RS485	10...30 V DC	M12 konekt.	biele	IP 67	-10...+55 °C	display, vysoká spín. frekvencia
Luminiscenčné snímače BLT
Obrázok	Typ	PDF	Puzdro	Snímacia vzdialenosť	Prevedenie	Vodivosť	Napájanie	Pripojenie	Druh svetla	Krytie	Pracovná teplota	Špeciálne vlastnosti
	BLT 21M	•	kov 41,5×49×15 mm	0...40 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	ultraf.	IP 67	-10...+55 °C
	BLT 18KF	•	plast M18×77...81,5 mm	8...20 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	ultraf.	IP 67	-25...+55 °C
	BLT M	•	kov 62×83×31 mm	9...18 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	ultraf.	IP 67	-15...+55 °C	iné snímacie rozsahy so šošovkami
Laserové optické snímače BOS, BLE, BLS, BOD, BGL
Obrázok	Typ	PDF	Puzdro	Snímacia vzdialenosť	Prevedenie	Vodivosť	Napájanie	Pripojenie	Druh svetla	Krytie	Pracovná teplota	Špeciálne vlastnosti
	BLE BLS 18M	•	kov M18×74×85 mm	0...50 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	laser	IP 65	-15...+55 °C	možnosť zaostrenia lúča
	BLE BLS 18MR	•	kov M18×74×85 mm	0...50 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	laser	IP 65	-15...+55 °C	možnosť zaostrenia lúča
	BOS 18KF	•	plast M18×71,5×81,5 mm	0...60 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+50 °C	flexibilná montáž, ploché telo
		•	plast M18×71,5×81,5 mm	0,1...16 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+50 °C	flexibilná montáž, ploché telo
		•	plast M18×71,5×81,5 mm	0...350 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+50 °C	flexibilná montáž, ploché telo
	BOS 18KW	•	plast M18×83,5×93,5 mm	0...50 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+50 °C
		•	plast M18×83,5×93,5 mm	0,1...9 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+50 °C
		•	plast M18×83,5×93,5 mm	0...250 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+50 °C
	BOS 18M	•	kov M18×83,5×93,5 mm	0...60 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+50 °C
	BOS 18M	•	kov M18×83,5×93,5 mm	0,1...16 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+50 °C
	BOS 18MR	•	kov M18×71,5×81,5 mm	0...50 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+50 °C
		•	kov M18×71,5×81,5 mm	0,1...9 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+50 °C
		•	kov M18×71,5×81,5 mm	0...250 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+50 °C
	BOS 6K	•	plast 20×32×12 mm	0,1...1 m		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	laser	IP 67	-20...+60 °C	teach-in
	BOS 6K	•	plast 20×32×12 mm	20...110 mm		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	laser	IP 67	-20...+60 °C	teach-in
	BOS 21M	•	kov 41,5×49×15 mm	0...60 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	laser	IP 67	-10...+55 °C	laser triedy 1
		•	kov 41,5×49×15 mm	0,1...20 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	laser	IP 67	-10...+55 °C	laser triedy 1
		•	kov 41,5×49×15 mm	0...600 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	laser	IP 67	-10...+55 °C	laser triedy 1
		•	kov 41,5×49×15 mm	50...100 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	laser	IP 67	-10...+55 °C	laser triedy 1
	BOS 26K	•	plast 50×50×17 mm	40...60 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	laser	IP 67	-20...+45 °C	hysterézia < 50 µm
		•	plast 50×50×17 mm	0...12 m		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	laser	IP 67	-20...+60 °C	otočný konektor, autokolimácia
		•	plast 50×50×17 mm	30...300 mm		PNP/NPN NO/NC	10...30 V DC	M12 konekt.	laser	IP 67	-20...+60 °C	otočný konektor, autokolimácia
	BOD 26K	•	plast 50×50×17 mm	30...300 mm		analóg, PNP NO/NC	18...30 V DC	M12 konekt. kábel	laser	IP 67	-10...+60 °C	otočný konektor, analóg. výst.
	BOD 63M	•	kov 90×70×35 mm	0,5...6 m		analóg, PNP NO	15...30 V DC	M12 konekt.	laser	IP 65	-10...+55 °C	analóg. výst. 0...10 V 4...20 mA, otoč. konekt.
	BOD 63M	•	kov 90×70×35 mm	0,5...6 m		analóg, PNP NO	15...30 V DC	M12 konekt.	laser	IP 65	-10...+55 °C	analóg. výst. 0...10 V 4...20 mA, otoč. konekt.
	BOD 66M	•	kov 73×90×30 mm	0,2...2 m		analóg, PNP NO	18...30 V DC	M12 konekt.	laser	IP 65	-20...+50 °C	analóg. výst. 1...10 V 4...20 mA
	BOD 66M	•	kov 73×90×30 mm	0,2...2 m		analóg, PNP NO	18...30 V DC	M12 konekt.	laser	IP 65	-20...+50 °C	analóg. výst. 1...10 V 4...20 mA
	BGL	•	štrbinová optická závora kovová	30...120 mm		PNP/NPN NO/NC	10...30 V DC	M8 konekt.	laser	IP 65	-10...+60 °C	kaskádovo zapojiteľné, rozmery podľa verzie
Miniatúrne snímače BOS
Obrázok	Typ	PDF	Puzdro	Snímacia vzdialenosť	Prevedenie	Vodivosť	Napájanie	Pripojenie	Druh svetla	Krytie	Pracovná teplota	Špeciálne vlastnosti
	BOS 18M	•	kov M18×62...111 mm	podľa vláknovej optiky		PNP/NPN NO/NC	10...30 V DC 20...250 V AC	M12 konekt. kábel	červené infrač. laser	IP 67	-20...+60 °C	potenciometer
	BOS 18M	•	kov M18×62...111 mm	podľa vláknovej optiky		PNP/NPN NO/NC	10...30 V DC 20...250 V AC	M12 konekt. kábel	červené infrač. laser	IP 67	-20...+60 °C	potenciometer
	BOS 30M	•	kov M30×92...108 mm	podľa vláknovej optiky		PNP/NPN NO/NC	10...30 V DC	konektor	infrač.	IP 65	-20...+60 °C	potenciometer
	BOS 18KF	•	plast M18×82,5...87 mm	podľa vláknovej optiky		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené	IP 67	-25...+55 °C	potenciometer
	BOS 18KF	•	plast M18×82,5...87 mm	podľa vláknovej optiky		PNP/NPN NO/NC	10...30 V DC	M12 konekt. kábel	červené	IP 67	-25...+55 °C	potenciometer
	BOS 15K	•	plast 29×54×13 mm	podľa vláknovej optiky		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 66	-15...+55 °C	potenciometer
	BOS 15K	•	plast 29×54×13 mm	podľa vláknovej optiky		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 66	-15...+55 °C	potenciometer
	BOS 20K	•	plast 30×60×13 mm	podľa vláknovej optiky		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 65	-15...+55 °C	teach-in
	BOS 20K	•	plast 30×60×13 mm	podľa vláknovej optiky		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 65	-15...+55 °C	teach-in
	BOS 73K	•	plast 30×60×9 mm	podľa vláknovej optiky		PNP/NPN NO/NC	11...26 V DC	M8 konekt. kábel	červené	IP 54	-25...+55 °C	teach-in
	BOS 73K	•	plast 30×60×9 mm	podľa vláknovej optiky		PNP/NPN NO/NC	11...V DC	M8 konekt. kábel	červené	IP 54	-25...+55 °C	teach-in
	BOS 74K	•	plast 41×69×12 mm	podľa vláknovej optiky		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 66	-10...+60 °C	potenciometer 12-otáčkový
	BOS 74K	•	plast 41×69×12 mm	podľa vláknovej optiky		PNP/NPN NO/NC	10...30 V DC	M8 konekt. kábel	červené	IP 66	-10...+60 °C	potenciometer 12-otáčkový
	NOVINKA: BFB 75K	•	plast 35,4×84×10,4 mm	podľa vláknovej optiky		PNP/NPN NO/NC + 0..10V	10...30 V DC	M8 konekt. kábel	červené	IP 64	-20...+60 °C	12-bitový prevodník časové funkcie
	NOVINKA: BFB 75K	•	plast 35,4×84×10,4 mm	podľa vláknovej optiky		PNP/NPN NO/NC + 0..10V	10...30 V DC	M8 konekt. kábel	červené	IP 64	-20...+60 °C	12-bitový prevodník časové funkcie
Vláknová optika BFO
Obrázok	Typ	PDF	Plášť	Snímacia vzdialenosť	Prevedenie	Druh svetla		Pre použitie s		Prac. teplota		Poznámka
	BFO 18 sklo	•	polyuretán kov silikón	do 2 m		pre infračervené		BOS 18M, BOS 30M		-20...+85 °C -20...+170 °C		voliteľná dĺžka
	BFO 18 sklo	•	polyuretán kov silikón	do 200 mm		pre infračervené		BOS 18M, BOS 30M		-20...+85 °C -20...+170 °C		voliteľná dĺžka
	BFO plast	•	plast	do 450 mm		pre červené		BOS 15K, BOS 20K, BOS 73K, BOS 74K		-35...+65 °C
	BFO plast	•	plast	do 130 mm		pre červené		BOS 15K, BOS 20K, BOS 73K, BOS 74K		-35...+65 °C
Signálne adaptéry BOS C, T, F, M
Obrázok	Typ	PDF	Funkcia		Parametre	Vodivosť	Napájanie		Pripojenie		Pracovná teplota
	BOS S-C01	•	čítač medzier/impulzov, invertor		1...65535 impulzov	PNP/NPN	10...30 V DC		konektor		0...+60 °C
	BOS S-T01	•	oneskorené zapnutie/vypnutie		1...65535 ms	PNP/NPN NO/NC	10...30 V DC		konektor		0...+60 °C
	BOS S-F01	•	prevodník PNP/NPN, zmena NO/NC		—	PNP/NPN NO/NC	10...30 V DC		konektor		0...+60 °C
	BOS S-M01	•	kontrola kľud. stavu, otáčok, poklesu otáčok		0,015...1000 Hz	PNP/NPN	10...30 V DC		konektor		0...+60 °C
	BES 516-615-... 516-611-...	•	analógové spínacie jednotky pre snímače BAW, BOD, BIL		vstupný signál: 0...10 V DC	PNP/NPN	15...30 V DC		konektor kábel svorkovnica		-10...+70 °C
Návody na použitie
		PDF	Názov a typ snímača
		•	Štrbinová optická závora BGL21
		•	Kontrastné snímače BKT M-XXX-U-XXX
		•	Kontrastné snímače BKT 21M
		•	Laserový kontrastný snímač BKT 6K
		•	Luminiscenčné snímače BLT 21M
		•	Reflexná optická závora BOS 08M/Q08M
		•	Difúzny snímač BOS 08M/Q08M
		•	Jednocestná optická závora BOS 08M/Q08M
		•	Spínacia jednotka pre vláknovú optiku BOS 20K
		•	Jednocestné optické závory BOS 21M-..-IE10/IS11-..
		•	Laserové jednocestné optické závory BOS 21M-..-LE10/LS11-..
		•	Laserové reflexné optické závory BOS 21M-..-LR10-..
		•	Reflexné optické závory s autokolimáciou BOS 21M-..-PK10-..
		•	Reflexné optické závory BOS 21M-..-PR10-..
		•	Reflexné optické závory pre snímanie priehľadných predmetov BOS 21M-..-PT10-..
		•	Difúzne snímače BOS 21M-..-RD10-..; BOS 21M-..-ID10-..
		•	Difúzne snímače BOS 21M-..-RV13-.. s HGA s VGA
		•	Laserové difúzne snímače BOS 21M-...-LD10-..
		•	Laserové difúzne snímače BOS 21M-...-LH12-.. s HGA
		•	Difúzne snímače BOS 21M-...-RH12-.. s HGA
		•	Optoelektronické snímače BOS 25K
		•	Optoelektronické snímače BOS 26K Laser
		•	Optoelektronické snímače BOS 26K
		•	Difúzny optoelektronický snímač s potlačeným pozadím BOS 26K-…-1LHC-...
		•	Difúzne snímače BOS 2K-..-RD10-/RH10-/RH11-
		•	Optoelektronické snímače BOS 36K
		•	Optoelektronické snímače BOS 65K
		•	Difúzny optoelektronický snímač s potlačeným pozadím BOS 6K-…-1HA-...
		•	Difúzny optoelektronický snímač s potlačeným pozadím BOS 6K-…-1HA-S49-C
		•	Laserový difúzny optoelektronický snímač s potlačeným pozadím BOS 6K-…-1LHA-SA1
		•	Laserový difúzny optoelektronický snímač s potlačeným pozadím BOS 6K-…-1LHA-...
		•	Laserová reflexná optická závora BOS 6K-…-1LQA
		•	Difúzny optoelektronický snímač BOS 6K-…-1OC-S49-C
		•	Difúzny optoelektronický snímač BOS 6K-…-1OC-...
		•	Reflexná optická závora pre rozpoznávanie priehľadných objektov BOS 6K-…-1QA-S49-C
		•	Difúzny optoelektronický snímač s potlačeným pozadím BOS 6K-…-1QA-...
		•	Reflexná optická závora BOS 6K-…-1QC-S49-C
		•	Reflexná optická závora BOS 6K-…-1QC-…
		•	Spínacia jednotka pre vláknovú optiku BOS 73K
		•	Spínacia jednotka pre vláknovú optiku BOS 74K
		•	Snímač vzdialenosti BOD 26K
S.D.A. s.r.o. – autorizované zastúpenie BALLUFF pre Slovensko

OPTOELEKTRONICKÉ SNÍMAČE

BOS, BOD, BLE, BLS, ...

NOVINKA:

Vysvetlivky:

Prevedenie optoelektronických snímačov:

BOS

:: Valcové prevedenie ::

:: Kvádrové prevedenie ::

BOD

BGL, BLG, BOWA, BWL

BKT

BFS

BLT

BOS, BLE, BLS, BOD, BGL

BOS

BFO

S.D.A. s.r.o. – autorizované zastúpenie BALLUFF pre Slovensko
